篮球场布灯方案
标准篮球场场地尺寸为长28m,宽15m,缓冲区一般为边线外2m,国际标准边线外6m,底线外5m。场地上空一般7m以内不能有障碍物。

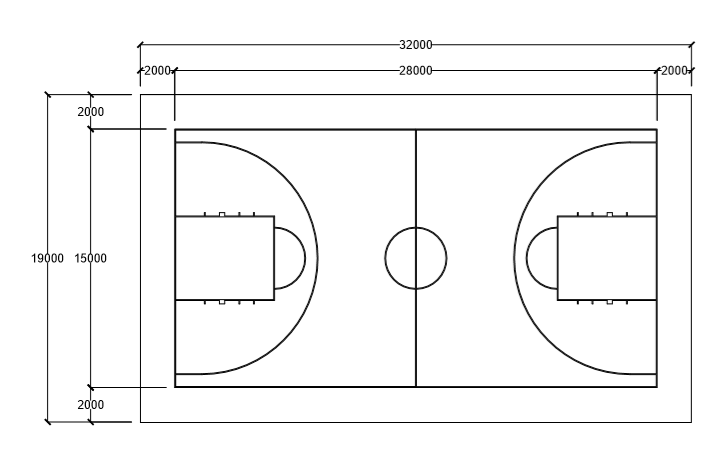

篮球场场地尺寸
篮球场的照明标准参考值
等级 | 使用功能 | 照度(lx) | 照度均匀度 | 光源 | 眩光指数GR | ||||||||
Eh | Evmai | Evaux | Uh | Uvmin | Uvaux | Ra | Tcp(K) | ||||||
U1 | U2 | U1 | U2 | U1 | U2 | ||||||||
Ⅰ | 训练和娱乐活动 | 300 | — | — | — | 0.3 | — | — | — | — | ≥65 | — | ≤35 |
Ⅱ | 业余比赛、专业训练 | 500 | — | — | 0.4 | 0.6 | — | — | — | — | ≥65 | ≥4000 | ≤30 |
Ⅲ | 专业比赛 | 700 | — | — | 0.5 | 0.7 | — | — | — | — | ≥65 | ≥4000 | ≤30 |
Ⅳ | TV转播国家、国际比赛 | — | 1000 | 750 | 0.5 | 0.7 | 0.4 | 0.6 | 0.3 | 0.5 | ≥80 | ≥4000 | ≤30 |
Ⅴ | TV转播重大国际比赛 | — | 1400 | 1000 | 0.6 | 0.8 | 0.5 | 0.7 | 0.3 | 0.5 | ≥80 | ≥4000 | ≤30 |
Ⅵ | HDTV转播重大国际比赛 | — | 2000 | 1400 | 0.7 | 0.8 | 0.6 | 0.7 | 0.4 | 0.6 | ≥90 | ≥5500 | ≤30 |
— | TV应急 | — | 750 | — | 0.5 | 0.7 | 0.3 | 0.5 | — | — | ≥80 | ≥4000 | ≤30 |
注:球篮区域上方应无高亮度区。 |
室外篮球场布灯一般采用灯杆布灯方式,常用4杆、6杆布灯方式,灯具安装高度约7-8m左右。
第一种布灯方式:球场两侧各立杆2组;(如下图)
布灯数量:4组灯杆,每组一杆两灯;
每组配置:8米锥形灯杆+2盏灯具+预埋件;
灯杆参数:上口径70mm,下口径165mm, 厚度3.0mm, 底板300*300*10mm,预埋件200*200*16*700mm;
灯具参数:400w卤系灯或200wLED球场专用灯具;防护等级IP65;光源类型-LED灯;材料-压铸铝;电源电压220V。
适用范围:一般性训练、娱乐比赛等普通篮球场场馆,如:社区活动中心、工厂篮球场、学校、小区;

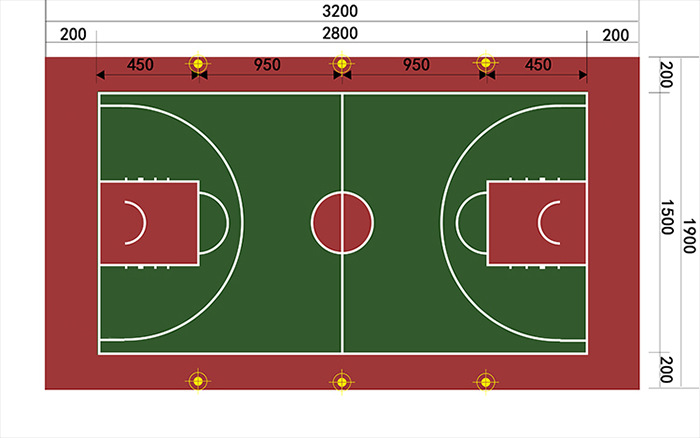

第二种布灯方式:球场两侧各立杆3组;(如下图)
布灯数量:6组灯杆,每组一杆两灯;
每组配置:8米锥形灯杆+2盏灯具+预埋件;
灯杆参数:上口径70mm,下口径165mm, 厚度3.0mm, 底板300*300*10mm,预埋件200*200*16*700mm;
灯具参数:400w卤系灯或200wLED球场专用灯具;防护等级IP65;光源类型-LED灯;材料-压铸铝;电源电压220V。
适用范围:一般性训练、娱乐比赛等普通篮球场场馆,如:社区活动中心、工厂篮球场、学校、小区;
