足球场灯光布局需要根据不同足球场尺寸和所使用的照度要求进行安排布局。
足球场按面积大小可分为以几种尺寸:
5人制比赛足球场,参考尺寸为:长40m,宽20m。
7人制比赛足球场,参考尺寸为:长65m,宽45m。
11人制比赛足球场,参考尺寸:长105m,宽68m;国际比赛标准尺寸长:105-110m,宽:68-75m
室外足球场的照度标准如下:训练和娱乐活动照度200lx(300lx),业余比赛300lx(500lx),专业比赛500lx(750lx),一般电视转播1000lx(1000lx),高清电视转播1400lx(1400lx)。
等级 | 使用功能 | 照度(lx) | 照度均匀度 | 光源 | 眩光指数GR | |||||||
Eh | Evmai | Uh | Uvmin | Uvaux | Ra | Tcp(K) | ||||||
U1 | U2 | U1 | U2 | U1 | U2 | |||||||
Ⅰ | 训练和娱乐活动 | 200 | — | — | 0.3 | — | — | — | — | ≥20 | ≤55 | |
Ⅱ | 业余比赛、专业训练 | 300 | — | — | 0.5 | — | — | — | — | ≥80 | ≥4000 | ≤50 |
Ⅲ | 专业比赛 | 500 | — | 0.4 | 0.6 | — | — | — | — | ≥80 | ≥4000 | ≤50 |
Ⅳ | TV转播国家、国际比赛 | — | 1000 | 0.5 | 0.7 | 0.4 | 0.6 | 0.3 | 0.5 | ≥80 | ≥4000 | <50 |
Ⅴ | TV转播重大、国际比赛 | — | 1400 | 0.6 | 0.8 | 0.5 | 0.7 | 0.3 | 0.5 | ≥90 | ≥5000 | ≤50 |
Ⅵ | HDTV转播重大、国际比赛 | — | 2000 | 0.7 | 0.8 | 0.6 | 0.7 | 0.4 | 0.6 | ≥90 | ≥5500 | ≤50 |
— | TV应急 | — | 1000 | 0.5 | 0.7 | 0.4 | 0.6 | — | — | ≥80 | ≥4000 | ≤50 |
注:应避免对运动员,特别在"角球"时对守门员造成直接眩光。 |
足球场采用灯具一般为500w、1000w、2000w金卤灯或投光灯。球场布灯可立灯杆于球场两侧进行多杆布灯、立杆于球场四角等,同时根据球场场地对照明要求不同来确定布灯数量和功率大小。电视转播级别球场装灯可位于看台顶棚边缘、立杆应位于球场四角边上;下面分别是5人制、7人制、11人制足球场高杆布灯方式:

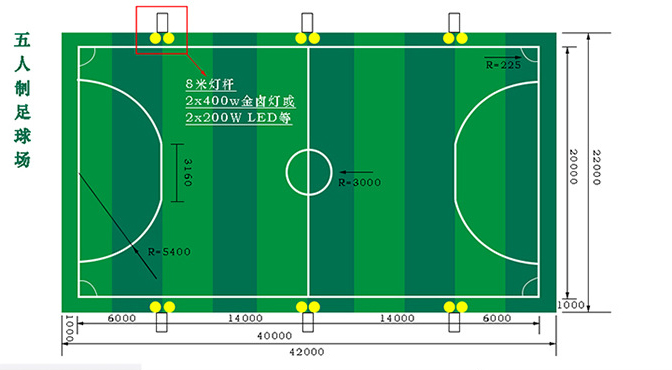

布灯方式:球场两侧各立杆三组;
布灯数量:共6组灯杆,球场两侧各立3根一拖二
每组配置:8米锥形灯杆+二盏灯具+预埋件
灯杆参数:上口径70mm,下口径172mm, 厚度3.0mm, 底板300*300*10mm,预埋件200*200*16*700mm;
灯具参数:400w防眩泛光灯(白光);或200wLED灯,IP65;光源类型-金卤灯;材料-压铸铝;电源电压220V
适用范围:一般性训练、娱乐比赛等普通篮球场场馆,如:社区活动中心、休闲娱乐体育公园、学校操场

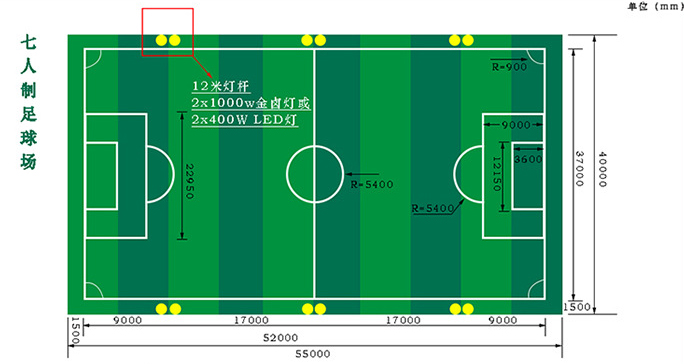

7人制足球场地布灯参考图
布灯方式:球场两侧各立杆三组;
布灯数量:共6组灯杆,球场两侧各立3根一拖三
每组配置:12米锥形灯杆+2盏灯具+预埋件
灯杆参数:上口径100mm,下口径220mm, 厚度4.0mm, 底板400*400*12mm,预埋件300*300*22*1200mm;
灯具参数:1000w防眩泛光灯(白光);或400wLED灯,IP65;光源类型-金卤灯;材料-压铸铝;电源电压220V
适用范围:一般性训练、娱乐比赛等普通篮球场场馆,如:社区活动中心、休闲娱乐体育公园、学校操场

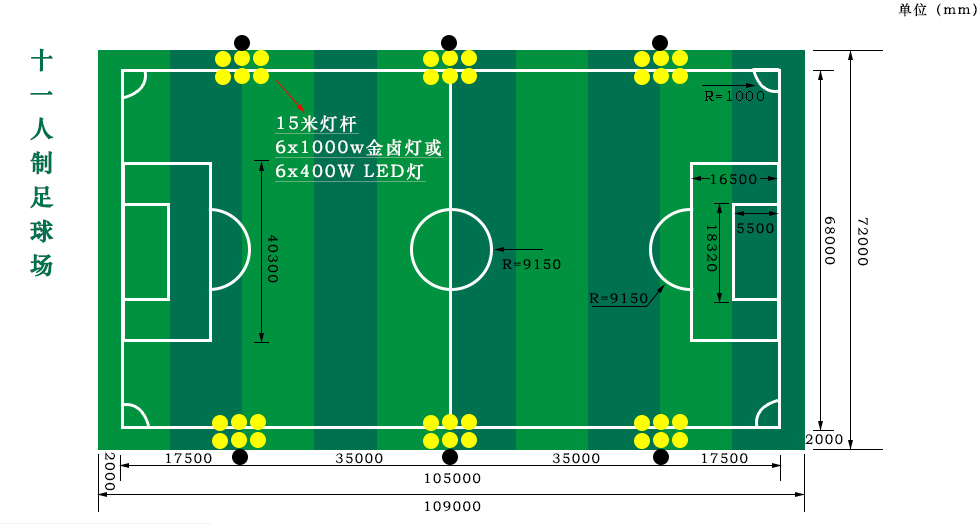

布灯方式:球场两侧各立杆两组;
布灯数量:共6组灯杆,球场两侧各立3根一拖六
每组配置:15米锥形灯杆+6盏灯具+预埋件
灯杆参数:上口径120mm,下口径280mm, 厚度4.5mm, 底板Φ500*20mm,预埋件400*8*24*1400mm;
灯具参数:1000w防眩泛光灯(白光);或400-600wLED灯,IP65;光源类型-金卤灯;材料-压铸铝;电源电压220V
适用范围:一般性训练、娱乐比赛等普通篮球场场馆,如:社区活动中心、休闲娱乐体育公园、学校操场
